Электрический (симисторный) регулятор мощности PULSER/D предназначен для регулирования мощности однофазных и двухфазных электрических обогревателей, работающих от сети напряжением 200…415 В. Регулятор предназначен для установки в шкаф на монтажной DIN-рейке и включается последовательно между сетью питания и электрообогревателем (например, радиатором или панелью).
Регулятор PULSER/D оборудован встроенным терморегулятором, имеющим вход для подключения внешнего термодатчика, который может размещаться, например, в приточном воздуховоде или в помещении.
Принцип действия
Регулирование осуществляется за счет включения и отключения полной нагрузки. Регулятор реализует пропорциональное регулирование по времени, путем изменения соотношения между временем включенного и отключенного состояния нагрузки в соответствии с заданными требованиями к обогреву. Например, если нагрузка 30 секунд включена и 30 секунд отключена, то это означает, что выходная мощность обогревателя составляет 50% от максимальной. Время цикла (сумма времени включенного и отключенного состояния нагрузки) является фиксированной величиной, равной приблизительно 60 секундам. Такое регулирование уменьшает затраты на электроэнергию и увеличивает комфортность за счет поддержания заданной температуры. Коммутация
нагрузки осуществляется полупроводниковым прибором (симистором). Это означает, что в коммутирующем устройстве отсутствуют какие-либо механические элементы, подверженные износу. Коммутация нагрузки всегда производится в тот момент, когда ток и напряжение равны нулю, что исключает возникновение электромагнитных помех.
Регулятор PULSER/D автоматически изменяет закон регулирования в соответствии с динамикой объекта регулирования.
Регулирование температуры приточного воздуха
При быстроизменяющейся температуре PULSER/D работает в режиме пропорционально-интегрального регулятора с фиксированной зоной пропорциональности 20 К и фиксированным временем возврата в исходное состояние, равным 6 минутам.
Регулирование температуры в помещении
При медленоизменяющейся температуре PULSER/D работает в режиме пропорционального регулятора с фиксированной зоной пропорциональности 2 К.

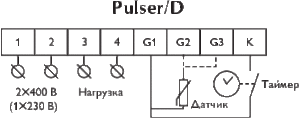

Перенастройка на пониженную температуру в ночной период
С помощью дополнительного выключателя с часовым механизмом регулятор PULSER/D может обеспечить перенастройку на пониженную температуру в ночной период. При срабатывании контактов выключателя с часовым механизмом температурная настройка регулятора снижается на 5 К.
Управление электрообогревателями, мощность которых превыша-
ет предельно допустимую для регулятора PULSER/D
Если мощность электрообогревателя превышает предельно допустимую для регулятора PULSER/D, то можно разделить нагрузку на несколько обогревателей, и управлять ими регулятором PULSER/D совместно с вспомогательными блоками PULSER-ADD (смотри отдельное описание 1-250).
Ограничение минимальной или максимальной температуры
Если требуется ограничить и минимальную, и максимальную температуру приточного воздуха, то следует использовать регулятор PULSER–M.
Общие технические данные
Требования к электросети:
200…415 В; 50–60 Гц; однофазная или двухфазная. Без необходимости ручного выбора напряжения сети;
Ток нагрузки: Максимальный — 16 А, минимальный — 1 А;
Окружающая среда:
Максимальная температура 40° C без конденсации влаги (собственное тепловыделение регулятора PULSER составляет 20 ВА);
Температура хранения: -40…+50° C;
Влажность воздуха: Относительная влажность 90% макс.;
Размеры (ШxВxГ): 115x88x59 мм;
Степень защиты: IP20.
